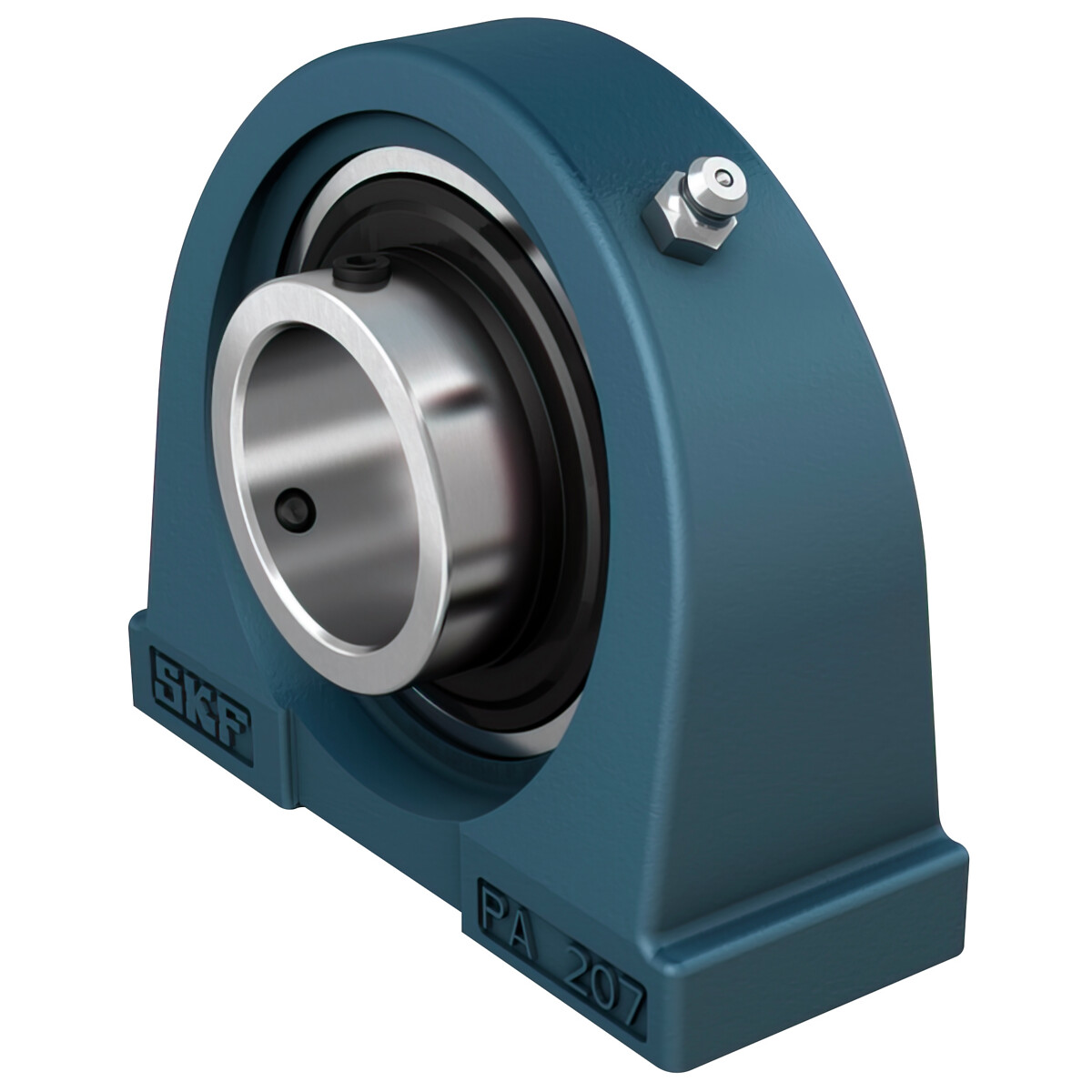

LAAKERIYKSIKKÖ 20MM PYSTY ALAPUOLINEN KIINNITYS SK
Tuotenumero: SKFUCPA204HMitat: - reiän halkaisija (d) 20 mm - olakkeen halkaisija, sisärengas (d1) 28,2 mm - jalustan leveys (A) 34 mm - yläleveys (A1) 18 mm - sisärenkaan leveys (B) 31 mm - etäisyys lukkolaitteen otsapinnas…
Mitat:
- reiän halkaisija (d) 20 mm
- olakkeen halkaisija, sisärengas (d1) 28,2 mm
- jalustan leveys (A) 34 mm
- yläleveys (A1) 18 mm
- sisärenkaan leveys (B) 31 mm
- etäisyys lukkolaitteen otsapinnasta kierteen keskikohtaan (B4) 4,5 mm
- pallomaisen laakerisijan korkeus (H) 30,2 mm
- jalan korkeus (H1) 11 mm
- kokonaiskorkeus (H2) 62 mm
- kiinnityspulttien välinen etäisyys (J) 52 mm
- kokonaispituus (L) 76 mm
- etäisyys lukkolaitteen otsapinnasta vierintäpinnan keskikohtaan (s1) 18,3 mm
- pesän kierre rasvanippaa varten (RG) 1/4-28 UNF
- pesäkierteen aksiaalinen sijainti (R1) 2 mm
- pesäkierteen kulmasijainti (R?) 45 °
- rasvanipan päätypallon halkaisija (DN) 6,6 mm
- kuusiokoloavaimen koko rasvanippaa varten (SWN) 7,94 mm
- rasvanipan kierre (GN) 1/4-28 UNF
Laskentatiedot:
- dynaaminen kantavuusluku (C) 12,7 kN
- staattinen kantavuusluku (C0) 6,55 kN
- väsymiskuormitusraja (Pu) 0,28 kN
- rajanopeus 6500 r/min
- Suodatinluokka: 20
- Ulkohalkaisija:
- Leveys:
- Malli: Pysty
- Valitse: Valurauta
