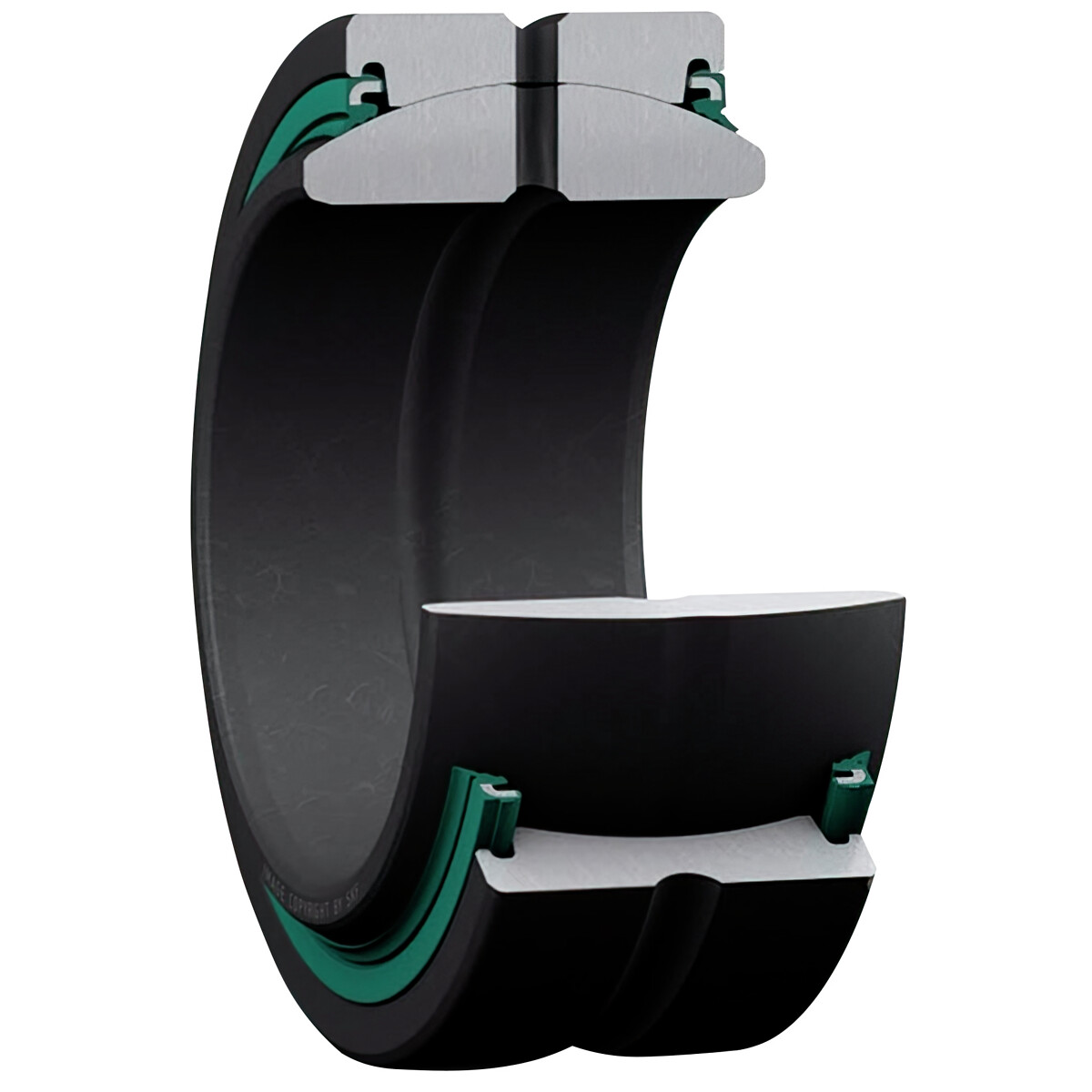

NIVELLAAKERI 20MM SKF
Tuotenumero: SKFGE20ES-2RSMitat: - reiän halkaisija (d) 20 mm - ulkohalkaisija (D) 35 mm - nimellisleveys (B) 16 mm - leveys, ulkorengas (C) 12 mm - kallistuskulma (?) 9 ° - vierintäpinnan halkaisija, sisärengas (dk) 29 mm - r…
Mitat:
- reiän halkaisija (d) 20 mm
- ulkohalkaisija (D) 35 mm
- nimellisleveys (B) 16 mm
- leveys, ulkorengas (C) 12 mm
- kallistuskulma (?) 9 °
- vierintäpinnan halkaisija, sisärengas (dk) 29 mm
- rengasmaisen voitelu-uran leveys ulkorenkaassa (b) 3,1 mm
- rengasmaisen voitelu-uran leveys sisärenkaassa (b1) 3,2 mm
- halkaisija, voiteluaukko (ulkorengas) (M) 2 mm
- viisteen mitta, reikä (r1) min. 0,3 mm
- viisteen mitta, ulkorengas (r2) min. 0,3 mm
Olakkeen mitat:
- olakkeen halkaisija akseli (da) min. 22,1 mm
- olakkeen halkaisija akseli (da) max. 24,2 mm
- olakkeen halkaisija pesä (Da) min. 30,9 mm
- olakkeen halkaisija pesä (Da) max. 33,2 mm
- pyöristyksen säde, akseli (ra) max. 0,3 mm
- pyöristyksen säde, pesä (rb) max. 0,3 mm
Laskentatiedot:
- dynaamisen peruskuormituksen arvo (C) 30 kN
- staattisen peruskuormituksen arvo (C0) 146 kN
- erityinen dynaaminen kuormituskerroin (K) 100 N/mm²
- erityinen staattinen kuormituskerroin (K0) 500 N/mm²
- materiaalivakio (KM) 330
- Suodatinluokka: 20
- Ulkohalkaisija: 35
- Leveys: 16
