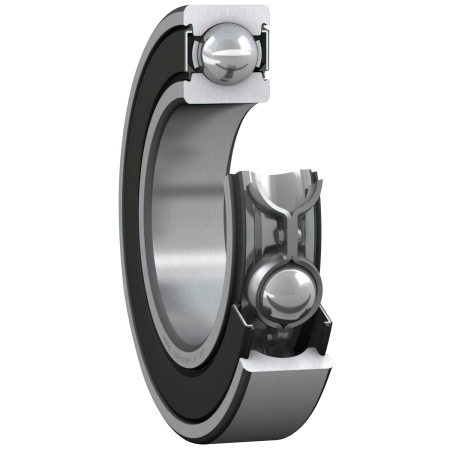

URAKUULALAAKERI 9X24X7 SKF

Mitat:
- sisäreiän halkaisija (d) 9 mm
- ulkohalkaisija (D) 24 mm
- leveys (B) 7 mm
- syvennyksen halkaisija sisärenkaan olake (d2) 12,85 mm
- syvennyksen halkaisija ulkorenkaan olake (D2) 21,2 mm
- viisteen mitta ulkorengas (r1,2) min. 0,3 mm

Olakkeen mitat:
- olakkeen halkaisija akseli (da) min. 11 mm
- olakkeen halkaisija akseli (da) max. 12,5 mm
- olakkeen halkaisija pesä (Da) max. 22 mm
- pyöristyksen säde (ra) max. 0,3 mm

Laskentatiedot:
- dynaamisen peruskuormituksen arvo (C) 3,9 kN
- staattisen peruskuormituksen arvo (C0) 1,66 kN
- väsymiskuormitusraja (Pu) 0,071 kN
- rajanopeus 19000 r/min
- laskentakerroin (kr) 0,025
- laskentakerroin (f0) 13
